数字摄影三维扫描测量系统

数字摄影三维扫描测量系统
概述:
大范围:0.1m~100m。 高速度:点云测量速率为480000次/秒。 高分辨率:点云点间距可达0.05mm。 高精度:最高可达0.03mm。 多 接口:3D Systems(Geomagic® Solutions)、InnovMetric Software (PolyWorks)、Dassault Systèmes (CATIA V5 和 SolidWorks)、PTC(Pro/ENGINEER)、 Siemens(NX 和 Solid Edge)、Autodesk(Inventor/Alias/3ds Max/Maya/Softimage)。
详情介绍

系统简介

数字摄影扫描测量系统是辰维科技公司推出的一款适用于大尺寸空间精密扫描的测量系统。可应用于航空、通讯、核电、汽车、风电等制造领域,是您进行产品外形质量检测和逆向工程的测量利器。

测量原理

系统利用数字近景摄影测量技术对被测对象进行全局测量和整体光束法平差,建立全局精密控制网,然后利用精密扫描技术进行"填充式"点云扫描,即可获得被测物体的整体高精度扫描点云数据。

系统组成

该系统由工业测量相机、便携式扫描仪、定位靶标点和系统软件组成。

性能特点

大范围:0.1m~100m。

高速度:点云测量速率为480000次/秒。

高分辨率:点云点间距可达0.05mm。

高精度:最高可达0.03mm。

多接口:3D Systems(Geomagic® Solutions)、InnovMetric Software (PolyWorks)、Dassault Systèmes(CATIA V5 和 SolidWorks)、PTC(Pro/ENGINEER)、 Siemens(NX 和 Solid Edge)、Autodesk(Inventor/Alias/3ds Max/Maya/Softimage)。

应用领域

概念设计:粘土模型测量/逆向工程、虚拟模型与实物模型测绘/逆向工程、造型与美学设计。

概念原型创造:修改后原型生成CAD文件、形面分析、概念/原型的验证。

CAD设计:3D扫描至CAD、逆向工程、包装设计。

测试、仿真和分析:有限元分析(FEA)、干涉分析、变形和几何形状分析。

装配生产:虚拟装配、加工前部件评估。

质量控制:初样检测(FAI)、部件到CAD检测、质量检测。

其他应用:博物馆学、文化遗产保护、修复、数字化归档、多媒体、娱乐、计算机图形和特效。

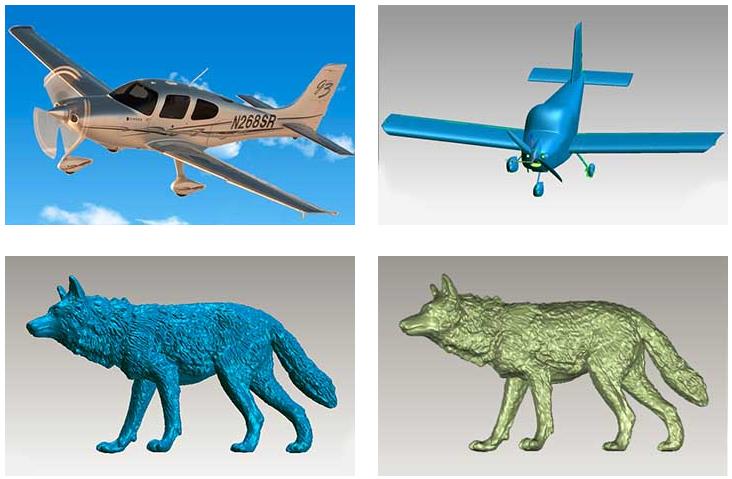

数字摄影三维扫描测量系统(图1)

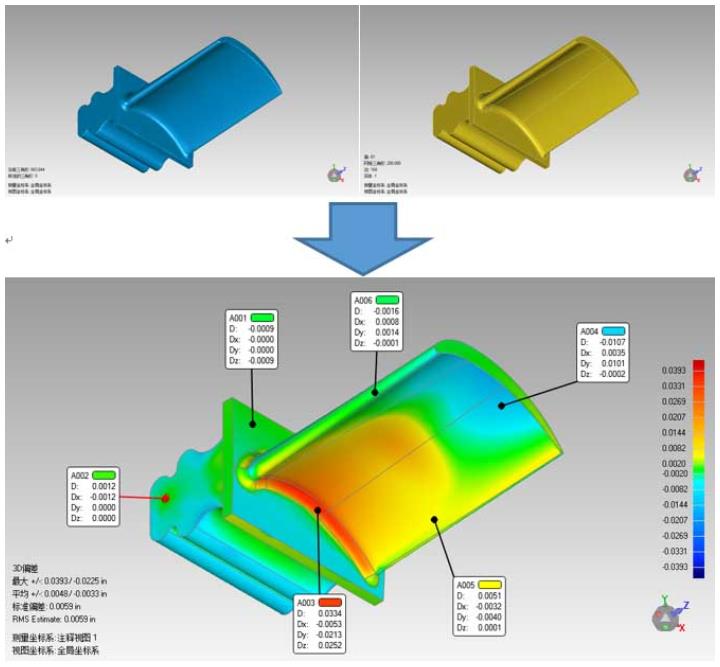

数字摄影三维扫描测量系统(图2)
