燃气轮机大型钣金件空间几何关系检测

任务概述

大型钣金件的外形尺寸、安装位置、平面度、同轴度、垂直度、空间距离等要素检测，以便保证产品质量。

用户单位

四川成发航空科技股份有限公司

案例简介

四川成发普睿玛机械工业制造有限责任公司隶属四川成发航空科技股份有限公司，该公司主要生产燃气轮机的钣金件。

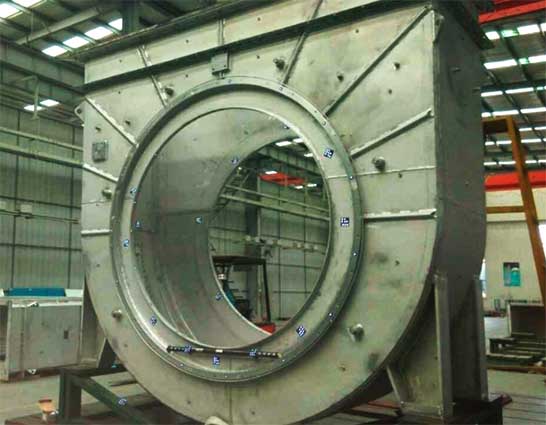

燃气轮机钣金件加工过程中外形尺寸、安装孔的位置度、圆法兰的同轴度、基底座与圆端面的垂直度，基座距中心圆的高度等都是检测的核心指标。普睿玛传统检测为钢板尺，铅锤等工艺，效率低，精度差，有些尺寸数据无法测量。辰维公司采用MPS高精度数字工业摄影测量系统配合专用的摄影测量工装，完美解决了大型钣金件的诸多测量问题。

测量设备

MPS数字工业摄影测量系统

技术优势

测量精度高：10m范围内三维测量精度优于0.06mm；

环境适用性好：可在振动、嘈杂的车间中现场测量；

测量范围大：从0.5m到上百米的工件均可测量。
