大型地面天线型面安装检测

任务概述

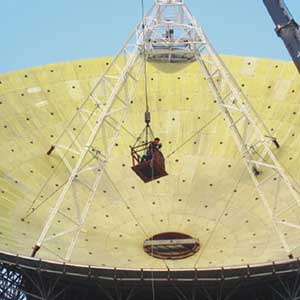

在天线现场安装的条件下，精确测量面板各个调整点的调整量，天线主、副反射面在不同姿态下的重力变形情况，为天线的安装调整提供实时、准确的测量数据。

用户单位

中国电子科技集团公司第三十九研究所（中电39所）

案例简介

中国电子科技集团公司第三十九研究所是国内天线研制的骨干企业，曾研制65米等大型地面天线。

在大型地面天线中，天线主反射面的型面精度是决定其工作效率的关键指标之一。

辰维科技公司发挥自身技术优势，与三十九所密切合作，采用“ MPS工业摄影测量系统 ”，实现了室外天线安装现场实时、非接触式高精度测量，无需固定和稳定平台，大大提高了工作效率，最终使天线的安装调整周期缩短70%以上，天线的各项参数均达到和优于设计指标。工业摄影测量系统应用于天线型面精度检测，已得到39所专家们的广泛认可。

测量设备

辰维科技MPS工业摄影测量系统

技术优势

现场测量：在室内和室外均可进行测量。

全天候测量：白天、晚上均可进行测量。

测量精度高：5μm±5μm/m （6m拍摄距离，测量精度优于0.04mm）。

测量效率高：相同的天线，常规的测量方法需要2~4人相互协作，3~5小时才能完成一次数据采集；而采用“高精度数字工业摄影测量系统”，则只需1人0.5~1小时即可完成一次数据采集。

适用性强：不需要稳定测量平台。
